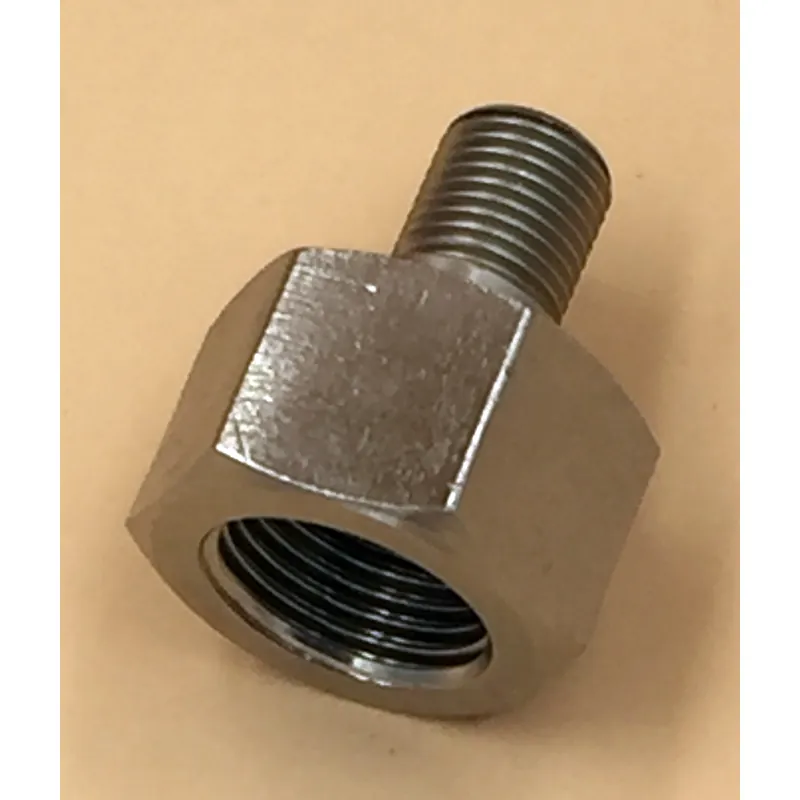

Aktuell Hochdruckanschluß für Edelgas W21.8 Überwurfmutter mit Anschlußstutzen G 1/4″

Hochdruckanschluß für Edelgasventile, W 21.8 Überwurfmutter mit Anschlußstutzen G 1/4″

Diese Hochdruckwelle wird im allgemeinen zum Zusammenschalten von Speicherflaschen mit Anschluss für Edelgas bzw. Schutzgas der Schweißverfahren WIG, MAG und Kohlensäure oder zur Komplettierung von Füllanalgen benutzt. Diese Anschlusswelle mit Überwurfmutter ist nach den Maßangaben der DIN-477 hergestellt und kann auf die Ventile der Druckgasflaschen mit W21.8 Außengewinde geschraubt werden. Als Dichtelement wird hier ein O-Ring benutzt. Die Überwurfmutter hat eine Schlüsselweite von 30mm. Der Hochdruckanschluss kann damit jederzeit mit einem Maulschlüssel problemlos gelöst oder befestigt werden. Es brauchen keine Zangen oder andere Hilfemittel benutzt werden wie das bei Rändelschrauben oft der Fall ist, die hässliche Beschädigungen zurücklassen. Der Abgang ist in G1/4″ ausgelegt mit einem 60° Dichtkegel, wie er allgemein in der Drucklufttechnik benutzt wird. Damit ist ein Anschluss von unseren Hochdruckschläuchen gewährleistet. Aber es können natürlich auch andere Verbindungselemente benutzt werden.

technische Daten:

• Anschluß für Edelgasventile, Kohlensäure und alle Schutzschweißgase 200 bar
• Überwurfmutter Gewinde W 21.8 Innengewinde
• Schlüsselweite 30mm
• Hochdruckanschlußwelle G 1/4″ Aussengewinde, mit 60° Dichtkegel
• Material Messing vernickelt
• O-Ring gedichtet, O-Ring Sauerstofftauglich
